تابلو فرمان پایا مدل 7.5 HP – راهنمای جامع فنی و کاربری

معرفی محصول

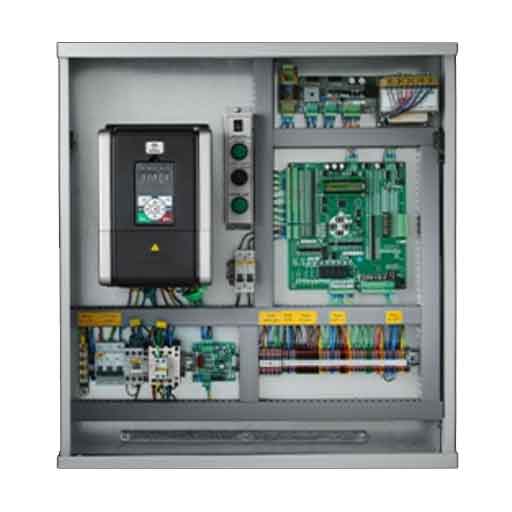

تابلو فرمان پایا مدل 7.5 HP یک سیستم کنترل پیشرفته برای آسانسورهای مسکونی و تجاری با موتورهای 7.5 اسب بخار (معادل 5.5 کیلووات) می‌باشد. این محصول ساخت شرکت پایا الکتریک است که با استانداردهای روز دنیا طراحی و تولید شده است.

مشخصات فنی اصلی

پارامترهای کلیدی:

• توان خروجی: 7.5 HP (5.5 کیلووات)
• ولتاژ ورودی: 380V سه فاز (±10% تحمل)
• جریان نامی: ≈12-14A
• فرکانس کاری: 50/60Hz
• رنج سرعت پشتیبانی: 0.5 تا 1.6 متر بر ثانیه
• سیستم کنترل: درایو VVVF با تکنولوژی IGBT
• کلاس حفاظتی: IP41

ویژگی‌های منحصر به فرد

1. طراحی بهینه شده

• پنل کنترل کاربرپسند با نمایشگر دیجیتال
• چیدمان منطقی قطعات برای دسترسی آسان
• بدنه مقاوم با پوشش ضد خوردگی

2. عملکرد هوشمند

• سیستم کنترل سرعت متغیر (VVVF)
• راه‌اندازی و توقف نرم
• تنظیم خودکار پارامترهای حرکتی
• قابلیت اتصال به سیستم مانیتورینگ مرکزی

3. سیستم ایمنی پیشرفته

• مدار حفاظت در برابر:
  • اضافه بار (150% برای 60 ثانیه)
  • اتصال کوتاه
  • عدم تعادل فازها
  • گرمایش بیش از حد
• سیستم ترمز ایمنی الکترونیکی
• مدار تشخیص موقعیت کابین

راهنمای عیب‌یابی سریع

دستورالعمل نصب و راه‌اندازی

شرایط محیطی مورد نیاز:

• دمای کارکرد: 0°C تا +40°C
• رطوبت نسبی: حداکثر 90% (غیر تقطیری)
• ارتفاع نصب: حداکثر 1000 متر از سطح دریا

مراحل نصب:

1. نصب تابلو در محل مناسب با فاصله حداقل 30cm از دیوارها
2. اتصال کابل‌های قدرت و کنترل مطابق نقشه فنی
3. تنظیم پارامترهای اولیه
4. تست عملکرد بدون بار
5. کالیبراسیون نهایی

برنامه نگهداری پیشگیرانه

بازرسی ماهانه:

• بررسی اتصالات الکتریکی
• تست عملکرد سیستم ایمنی
• کنترل وضعیت تهویه

بازرسی سالانه:

• اندازه‌گیری مقاومت عایقی
• کالیبراسیون سنسورها
• بازرسی کامل مدارهای قدرت

گارانتی و خدمات پس از فروش

• گارانتی 24 ماهه قطعات
• خدمات پس از فروش در سراسر کشور
• پشتیبانی فنی 24 ساعته

نتیجه‌گیری

تابلو فرمان پایا 7.5 HP با ترکیب تکنولوژی پیشرفته و طراحی کاربردی، انتخاب مناسبی برای:

• آسانسورهای مسکونی 6-8 نفره
• پروژه‌های نوسازی سیستم‌های قدیمی
• کاربردهای تجاری با ترافیک متوسط

برای دریافت اطلاعات بیشتر و راهنمایی‌های تخصصی با نمایندگی‌های مجاز پایا الکتریک تماس حاصل نمایید.
