تابلو فرمان آرا فراز نوین (AFN) A Drive 7.5 کیلووات: بررسی فنی و عملکردی

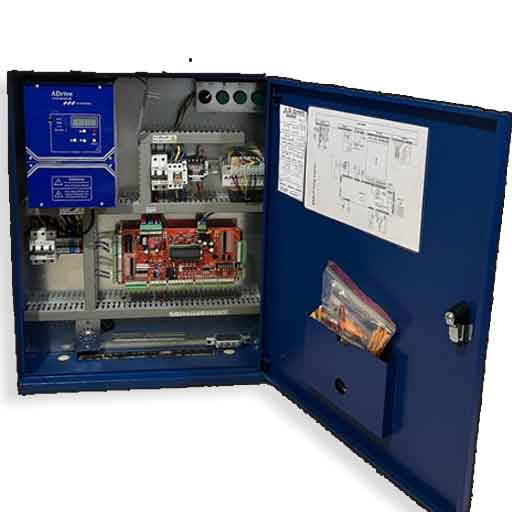

معرفی تابلوی فرمان AFN آرا فراز نوین 7.5kW

تابلوی فرمان آرا فراز نوین با توان 7.5 کیلووات یکی از محصولات پرکاربرد این شرکت ایرانی برای آسانسورهای متوسط با ظرفیت 6-8 نفر می‌باشد. این تابلو برای مدیریت و کنترل آسانسورهای با موتور 7.5kW طراحی شده است.

ویژگی‌های فنی تابلوی AFN 7.5kW

مشخصات اصلی:

• توان نامی: 7.5 کیلووات
• ولتاژ ورودی: 380V AC سه فاز (±15% تحمل)
• جریان نامی: ≈15A (در 380V)
• فرکانس کاری: 50/60Hz
• رنج سرعت: 0.5 تا 1.75 متر بر ثانیه
• راندمان: >92%

اجزای اصلی:

1. ماژول کنترل مرکزی: پردازشگر اصلی با قابلیت برنامه‌ریزی
2. درایو فرکانس متغیر (VFD): مدولاسیون PWM
3. تابلو قدرت: کنتاکتورها، فیوزها و مدارهای حفاظتی
4. ماژول ایمنی: مدارهای حفاظت اضافه بار و محافظت جان

مزایای کلیدی مدل 7.5kW

عملکردی:

• راه‌اندازی نرم با جریان شروع کمتر از 1.5 برابر جریان نامی
• کنترل دقیق موقعیت کابین با دقت ±5mm
• سیستم ترمز هوشمند با بازیابی انرژی

ایمنی:

• حفاظت در برابر:
  • اضافه بار (115% برای 1 ساعت، 150% برای 1 دقیقه)
  • اتصال کوتاه
  • افت فاز
  • افزایش دمای موتور

نگهداری:

• سیستم تشخیص خطای هوشمند با نمایشگر دیجیتال
• تاریخچه ذخیره خطاها (Last 10 faults)
• دسترسی آسان به ترمینال‌های اندازه‌گیری

پارامترهای قابل تنظیم در مدل 7.5kW

1. پارامترهای حرکتی:
   • شتاب/توقف (0.1-1.5 m/s²)
   • سرعت نامی (0.5-1.75 m/s)
   • زمان تأخیر درب (1-30 ثانیه)
2. پارامترهای حفاظتی:
   • حد جریان موتور (50-120% In)
   • حد دمای اینورتر (50-90°C)
3. پارامترهای عملکردی:
   • حالت اقتصادی/پرسرعت
   • حساسیت بارسنج

استانداردهای تطابق:

• استاندارد ملی ایران ISIRI 6236
• استاندارد بین‌المللی EN 81-20/50
• سازگاری با EMC (EN 61000)

راهنمای عیب‌یابی سریع

نکات نصب و راه‌اندازی:

1. فضای نصب: حداقل 50cm فاصله از دیوارها
2. تهویه: دمای محیط ≤40°C
3. کابل‌کشی: استفاده از شیلد برای سیگنال‌ها
4. تست اولیه: اجرای 5 سیکل کامل بدون بار

نتیجه‌گیری:

تابلوی فرمان AFN 7.5kW آرا فراز نوین با طراحی بهینه برای آسانسورهای متوسط، ترکیبی از عملکرد پایدار و امکانات پیشرفته کنترل را ارائه می‌دهد. این مدل با توجه به راندمان بالا و سیستم‌های حفاظتی چندلایه، گزینه‌ای اقتصادی و مطمئن برای پروژه‌های مسکونی و تجاری متوسط می‌باشد. نگهداری دوره‌ای و تنظیم صحیح پارامترها می‌تواند عمر مفید
