تابلو فرمان داتیس مدل 11 کیلووات – راهنمای جامع فنی

معرفی محصول

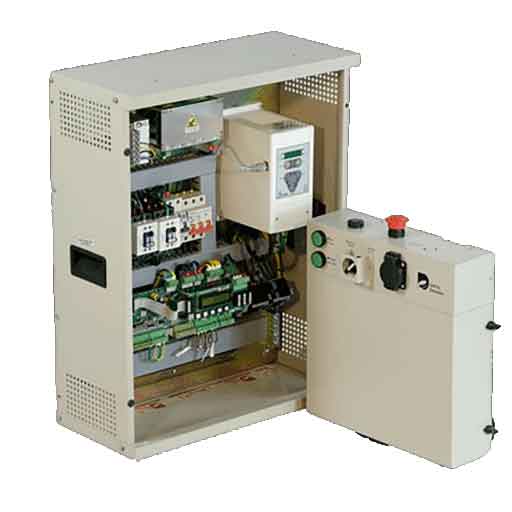

تابلو فرمان داتیس مدل 11 کیلووات یک سیستم کنترل پیشرفته برای آسانسورهای تجاری و مسکونی با ظرفیت متوسط تا سنگین می‌باشد. این محصول با کد شناسایی “کارکدک 11” توسط شرکت داتیس الکترونیک تولید شده است.

مشخصات فنی اصلی

پارامترهای کلیدی:

• توان خروجی: 11 کیلووات (15 اسب بخار)
• ولتاژ ورودی: 380V سه فاز (±10% تحمل)
• جریان نامی: ≈22-25A
• فرکانس کاری: 50/60Hz
• رنج سرعت پشتیبانی: 0.6 تا 2.0 متر بر ثانیه
• سیستم کنترل: درایو VVVF با تکنولوژی IGBT نسل جدید
• کلاس حفاظتی: IP42

ویژگی‌های منحصر به فرد

1. طراحی پیشرفته

• ساختار کامپکت با بهینه‌سازی فضای نصب
• پنل کنترل لمسی با نمایشگر رنگی
• سیستم خنک‌کننده هوشمند

2. عملکرد هوشمند

• الگوریتم کنترل تطبیقی
• سیستم یادگیری الگوی ترافیک
• قابلیت اتصال به سیستم مدیریت ساختمان (BMS)
• بهینه‌ساز مصرف انرژی (کاهش تا 35%)

3. سیستم ایمنی پیشرفته

• مدارهای حفاظتی:
  • محافظت در برابر اضافه بار (200% برای 3 ثانیه)
  • تشخیص اتصال کوتاه
  • سیستم آنتی-کندانس
  • محافظت از نوسانات ولتاژ
• سیستم تشخیص خطا: با قابلیت ذخیره 50 خطای آخر

راهنمای عیب‌یابی سریع

کد خطا	مشکل احتمالی	راهکارهای فوری
Err11	خطای اینورتر	بررسی اتصالات قدرت
Err25	اضافه بار	بررسی سیستم تعلیق
Err33	خطای ارتباط	بررسی کابل‌های سنسور
Err40	گرمایش بیش از حد	بررسی سیستم تهویه

دستورالعمل نصب و راه‌اندازی

الزامات محیطی:

• دمای کارکرد: -10°C تا +45°C
• رطوبت نسبی: حداکثر 90% (غیر تقطیری)
• ارتفاع نصب: تا 2000 متر از سطح دریا

مراحل نصب:

1. نصب تابلو با فاصله حداقل 50cm از دیوارها
2. اتصال کابل‌های قدرت مطابق نقشه فنی
3. تنظیم پارامترهای پایه
4. کالیبراسیون اولیه سیستم
5. تست عملکرد کامل

برنامه نگهداری پیشگیرانه

بازرسی دوره‌ای:

• ماهانه:
  • بررسی وضعیت اتصالات
  • تست عملکرد سیستم ایمنی
  • کنترل وضعیت تهویه
• سالانه:
  • کالیبراسیون کامل سیستم
  • اندازه‌گیری مقاومت عایقی
  • بازرسی فنی کامل

گارانتی و خدمات

• گارانتی 36 ماهه قطعات
• خدمات پس از فروش در سراسر کشور
• پشتیبانی فنی 24/7

کاربردهای پیشنهادی

• آسانسورهای تجاری متوسط
• هتل‌ها و مراکز خرید
• ساختمان‌های اداری بلندمرتبه
• پروژه‌های نوسازی سیستم‌های قدیمی

نتیجه‌گیری

تابلو فرمان داتیس 11kW با کارکدک 11، ترکیبی از تکنولوژی پیشرفته و قابلیت‌های منحصر به فرد است که آن را به انتخاب ایده‌آل برای:

• پروژه‌های با نیاز به قابلیت اطمینان بالا
• سیستم‌های با مصرف بهینه انرژی
• کاربردهای تجاری با ترافیک سنگین

برای اطلاعات بیشتر و دریافت مشاوره فنی با نمایندگی‌های مجاز داتیس الکترونیک تماس حاصل نمایید.
